磁致伸縮位移傳感器的工作原理？
2022-07-05
1531

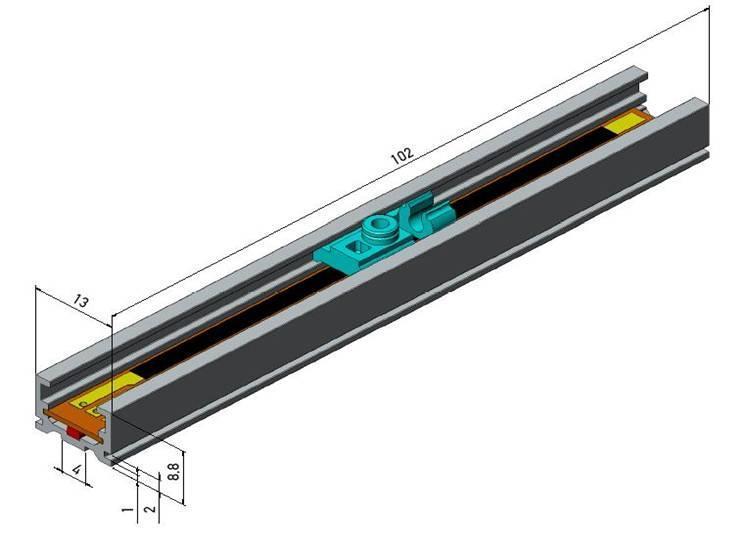

磁致伸縮位移傳感器是根據磁致彈性原理制作的高精度、長行程方位測量的位移傳感器。磁致伸縮位移傳感器由兩部分組成：一部分是套有活動磁鐵的測量桿；另一部分是坐落測量桿上端的測量電路。
磁致伸縮位移傳感器主要包含以下幾部分：波導絲、維護管套、移動磁鐵、電路板部分。測量管是整個傳感器的中心傳感部分，這一部分又包含：偏置磁鐵、波導絲、維護管套、結尾衰減阻尼設備、非接觸磁環、轉換器輸出。
磁致彈性線被安裝在不銹鋼管內，鋼管外側可自由滑動，電子設備中的脈沖發生器產生電流脈沖（開始脈沖）并沿波導線傳達，產生的磁場與活動磁環固有的磁場矢量疊加，構成螺旋磁場，產生瞬時扭力，使波導線扭動并產生張力脈沖（波導脈沖），這個脈沖以固定的速度沿波導傳回，在線圈（轉換器）兩端產生感應脈沖（停止脈沖），經過測量開始脈沖與停止脈沖之間的時間差就可以準確地確定被測位移量。因為張力脈沖在波導管上的速度穩定，用測得的時間差乘以此速度，得出磁環的方位。這個過程是連續不斷的，每當磁環運動時，新的方位就會(huì )被感測出來。
